El panel de exhibición del LCD del segmento de la aduana 7/módulo transparente del LCD del positivo del alto contraste

El panel de exhibición del LCD del segmento de la aduana 7/módulo transparente del LCD del positivo del alto contraste

Datos del producto:

Lugar de origen: DONGGUAN, CHINA
Nombre de la marca: Fangsheng
Certificación: ISO9001:2015
Número de modelo: FHSTN1975TP

Pago y Envío Términos:

Cantidad de orden mínima: 500
Precio: Negotiation
Detalles de empaquetado: Bolso de burbuja + ampolla + caja + cartón de la espuma
Tiempo de entrega: 3 a 5 días laborables
Condiciones de pago: T/T, Western Union, paypal
Capacidad de la fuente: 200K sistemas/mes
Mejor precio Contacto

Información detallada

Tipo del LCD: exhibición del lcd del fstn tensión: 4.3V
LED: blanco Modo de visualización: Transflective
Alta luz:

exhibición del LCD del alto brillo

,

Exhibición reflexiva del Lcd

Descripción de producto

Módulo positivo del Lcd de la exhibición transparente del Lcd del alto contraste del panel de exhibición del Lcd del segmento de la aduana 7

Temperatura de funcionamiento del LCD y temperatura de almacenamiento del LCD:
Usted puede elegir uno de soplo:
Gama de temperaturas de funcionamiento del LCD: 0 a 50ºC, entonces gama de temperaturas de almacenamiento: -ºC 10 a 60;
Gama de temperaturas de funcionamiento del LCD: - 10 a 60ºC, entonces gama de temperaturas de almacenamiento: -ºC 20 a 70;
Gama de temperaturas de funcionamiento del LCD: - 20 a 70ºC, entonces gama de temperaturas de almacenamiento: -ºC 30 a 80;
Temperatura de funcionamiento del LCD: - 30 a 80ºC, entonces gama de temperaturas de almacenamiento: -ºC 40 a 90;
Temperatura de funcionamiento del LCD: - 40 a 85ºC, entonces gama de temperaturas de almacenamiento: -ºC 50 a 90;
La gama de temperaturas es más ancha, después el precio es más alto.

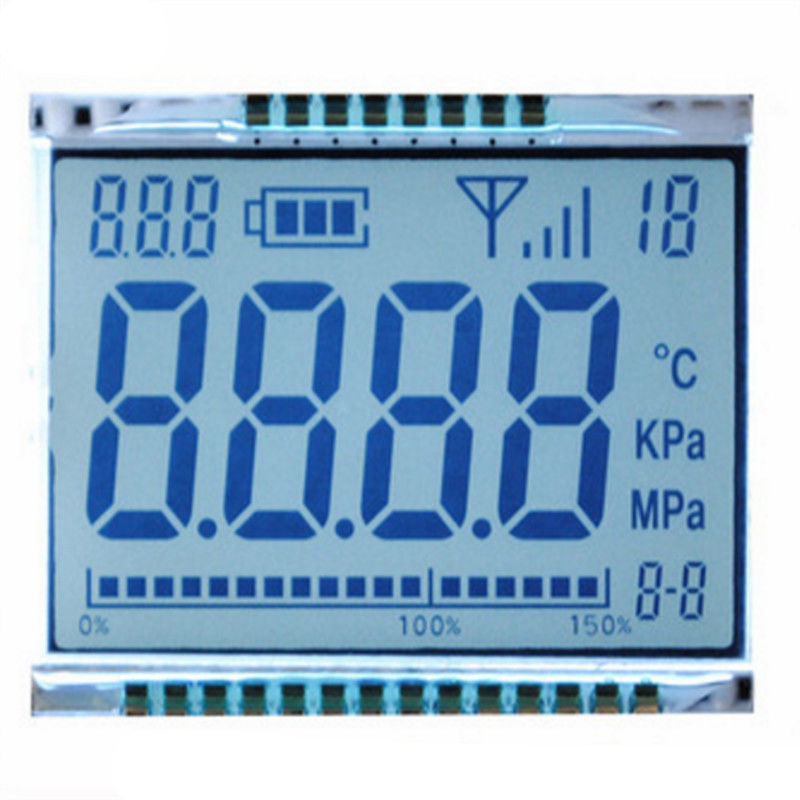

El panel de exhibición del LCD del segmento de la aduana 7/módulo transparente del LCD del positivo del alto contraste 0

Modo de conexión de LCD.
¿Cómo conectar el LCD en su PWB? Hay el tipo cuatro de conectores para su opción.

  1. Conector pin del metal. Es manera muy común de la conexión. Los pernos deben insertar en los agujeros del PWB y soldarlo. Es muy fuerte y firme. El LCD, la retroiluminación LED o el PWB se pueden conectar juntos como módulo del LCD.

A. información básica:


ARTÍCULO
CONTENIDO
DESCRIPCIÓN
1
Tamaño del esquema de la exhibición
83 (h) * 76 (w) * 1,1 milímetros (t)
2
Tamaño de la visión
75 (h) * 70 (W) milímetro
3
Voltaje
4.3V
4
Temperatura de la operación
-10~60℃
5
Conduzca el parámetro

1/4 prejuicio del deber 1/3

6
Contraluz
6pcs llevado
7
Color
Blanco
8
Interfaz
Pin

La exhibición de FSTN y de STN LCD es alto contraste y exhibición ancha del ángulo de visión. Generalmente, es fondo azul y gráfico blanco (la retroiluminación LED blanca),

El precio unitario de IThe es más alto que la exhibición del TN o de HTN LCD. Puede ser utilizado en productos de gama alta de la electrónica.
1: Pequeña pantalla de visualización del lcd
2: Precio razonable
3: Capacidad grande
4: Certificado ISO; Rohs, ALCANCE
5: Dimensión como petición del cliente
6: Pantalla de visualización azul de STN pequeña lcd

7. Ángulo de visión completo

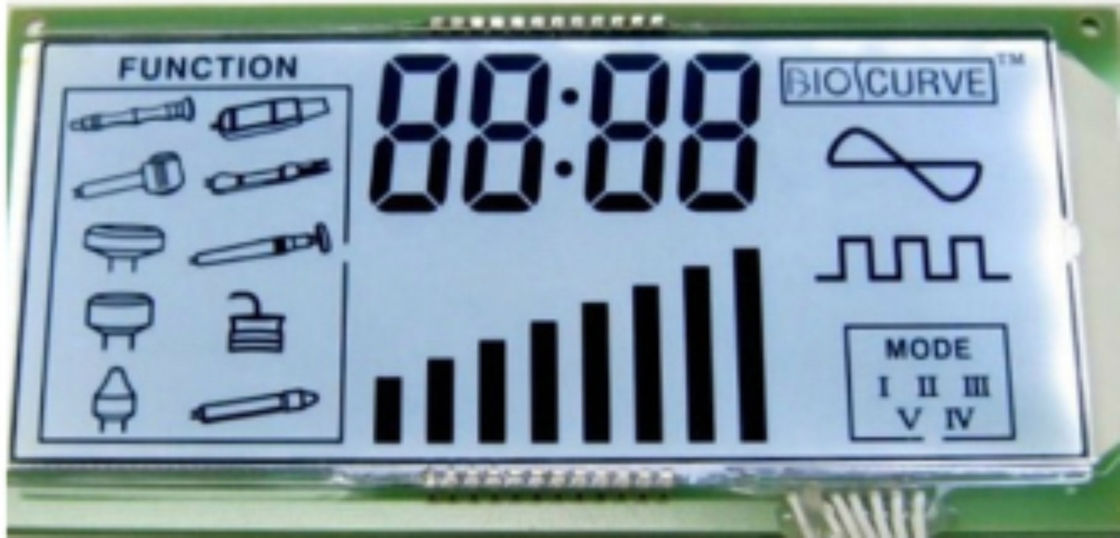

El panel de exhibición del LCD del segmento de la aduana 7/módulo transparente del LCD del positivo del alto contraste 1


Método de la impulsión del LCD:
El método de la impulsión del LCD está hasta microprocesador de la impulsión del LCD.
Por ejemplos, impulsión estática; 1/2duty, 1/2bias; 1/3duty, 1/2bias; 1/4duty, 1/3bias; 1/8duty, 1/4bias;
1/16duty, 1/5bias y así sucesivamente.
Dirección de la visión
Pues el ángulo de visión del LCD monocromático no es muy ancho, especialmente el TN LCD y HTN LCD, así que es necesarios confirmar una mejor dirección de la visión, de modo que poder conseguir un mejor resultado de la exhibición.

Como de costumbre, la dirección de la visión del LCD se separa en la dirección y 12 del 6:00: dirección.
6:00 que ve la dirección: Cuando nuestra visión es de parte inferior al top de LCD, es 6:00 que ve la dirección, tal como pantalla del teléfono, pantalla del reloj de pared, pantalla de la condición del aire y así sucesivamente.

12:00 que ve la dirección: Cuando nuestra visión está desde abajo hasta arriba de LCD, es 12:00 que ve la dirección, tal como pantalla de visualización de la cocina eléctrica.
La dirección de la visión del LCD es muy importante, si hicimos una dirección incorrecta de la visión, después el resultado de la exhibición del LCD no buena visión. Satisfaga tan la comprueban cuidadosamente para evitar abren de nuevo el molde.
