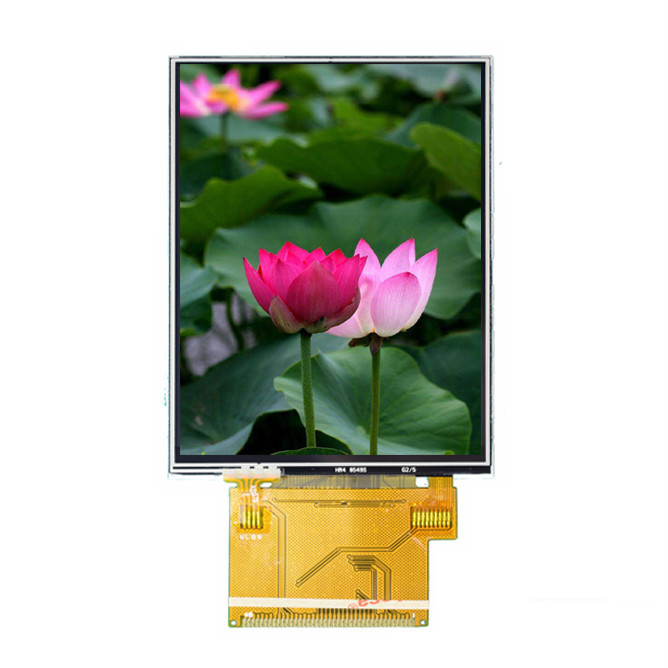

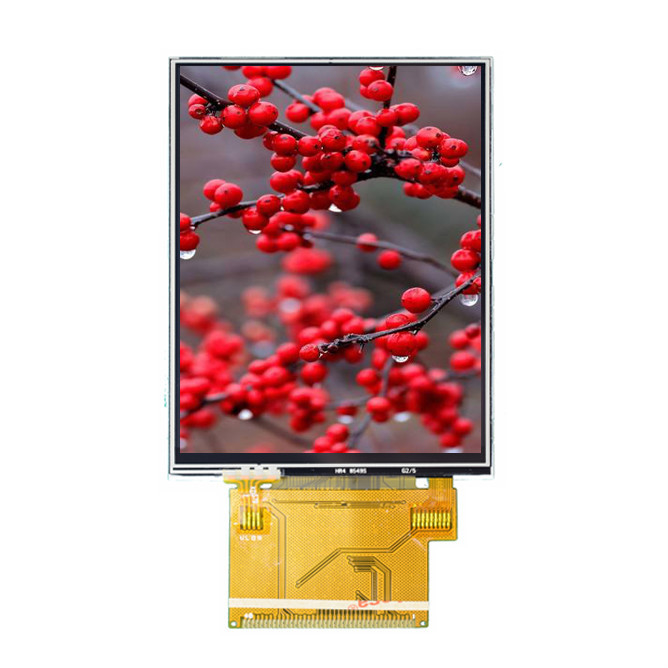

Resolución de la pantalla táctil del módulo de TFT Lcd de 2,8 pulgadas módulo de la exhibición del interfaz de 240 * de 320 Dots Matrix SPI
Datos del producto:
| Lugar de origen: | DONGGUAN, CHINA |
| Nombre de la marca: | Fangsheng |
| Certificación: | ISO9001:2015 |
| Número de modelo: | TFT2806N03JPY-14P |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50 |
|---|---|
| Precio: | USD 5.6 - 6.5/ Piece |
| Detalles de empaquetado: | Bolso de burbuja + ampolla + caja + cartón de la espuma |
| Tiempo de entrega: | 3 ~ 5 días laborables |
| Condiciones de pago: | L/C, T/T, D/A, D/P, Western Union, PayPal |
| Capacidad de la fuente: | 200K sistemas/mes |
|
Información detallada |
|||
| Resolución: | 240 * 320 | Tamaño: | 2,8 pulgadas |
|---|---|---|---|
| Dirección de visión: | las 6 | Modo de TFT: | TFT, transmisivo |
| Tamaño del esquema: | 50 milímetros * 69,20 milímetros * 2,3 milímetros T | Brillo: | 280 Cdes/M2 |
| Alta luz: | lcd monitor module,tft lcd touchscreen display |
||
Descripción de producto
Resolución de la pantalla táctil del módulo de TFT Lcd de 2,8 pulgadas módulo de la exhibición del interfaz de 240 * de 320 Dots Matrix SPI
A. Specifications:
|
Artículo
|
Contenido
|
Descripción
|
|
1
|
Nombre de producto
|
2,8 módulo de TFT 240RGB x 320 Lcd de la pulgada
|
|
2
|
Tamaño del módulo
|
50 milímetros * 69,20 milímetros * 2,30 milímetros T
|
|
3
|
Resolución
|
240 * 320
|
|
4
|
Interfaz
|
SPI
|
|
5
|
Tipo del panel táctil
|
RESISTENTE o FUERA, CAPACTIVE
|
|
6
|
Tipo de interfaz
|
16 MCU mordidos
|
|
7
|
Colores
|
65K
|
|
8
|
Regulador/conductor
|
ST7789V
|
| 9 | Fuente de luz | 4 LED blancos paralelamente |
Nuestra ventaja:
1 . Precio directo de la fábrica.
2 . Buena calidad.
3. envío rápido en el plazo de 5 días.
4. Para la acción, ningún moq, autorización 1pc. recepción de la pequeña orden.
5. pago en línea.
6. ayuda reembolso de 7 días.
7. Después de servicios de ventas 24 horas/7 días
Nuestros certificados:
1. GB/T19001-2016 idt ISO9001: 2015
2. CE Y ROHS
3. SGS de la exhibición del LCD
TFT2806N03JPY-14P es módulo del Lcd de 240 * 320 puntos con el interfaz de SPI.
B. Product Applications:
C. Structure Diagram:
Definición de los pernos:
Los productos enumeran
| Artículo | Pulgada del tamaño | Dot Format | A.A. (milímetro) | Tamaño del esquema (milímetros) |
Contraste (Cr) |
Contraluz | Brillo | Interfaz | El panel | Regulador | Panel táctil | ángulo de visión | comentarios |
| 1 | 1,44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 | 10pin |
| 2 | 1,77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | paralelo 8bits | CPT | ST7735S | CPT | 6:00 | 20pin |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | paralelo 8bits | HSD | ILI9225G | - | 12:00 | 20pin |
| 4 | 2,3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | 6:00 | 14pin | |
| 5 | 2,36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RGB | CPT | OTA5182A | 6:00 | 40pin | |
| 6 | 2,4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | paralelo 8bits80 | CMO | ILI9341V | RTP | 6:00 | 37pin |
| 7 | 2,7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RGB | CPT | ILI9341V | RTP | 3:00 | 40pins |
| 8 | 2,83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | paralelo 8/16bits | TM | ILI9341V | 6:00 |
37pin, vendió |
|
| 9 | 3,5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18bits RGB+SPI | HSD | ST7796S | RTP | 6:00 |
45pin, tipo del conector |
| 10 | 4,3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24bits RGB | CMO | HX8257A - C | con RTP/CTP | 6/IPS | conector 40pin |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | 24bits RGB | TM | HX8664B+ | con RTP/CTP |
12:00 /IPS |
40pin |
| 12 | 5,7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18bits RGB | CMO | HX8250A+ | con RTP/CTP | 6/IPS | 40pin |
| 13 | 6,2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24bits RGB | HSD |
ILI6123H+ ILI5480 |
con RTP/CTP | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24bits RGB | Innolux |
HX8264+ HX8664, X8282 |
con RTP/CTP |
12:00 /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24bits RGB | Innolux | TBD | con RTP/CTP |
12:00/ IPS |
50pin |
| 16 | 10,1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
con RTP/CTP |
12:00 /IPS |
conector 40pin |
Fangsheng es una compañía de alta tecnología que se especializa en el R&D, la producción y las ventas del LCD y de LCM desde 2001. Nuestra compañía se jacta a un equipo profesional con años de experiencia en la tecnología del LCD, y ha establecido una calidad perfecta y un sistema de gestión. No ahorraremos ningún esfuerzo en la innovación y la fabricación magra.
Información de compañía:
| Artículo | Edificio y información de la capacidad | Observación | ||
| 1 | Dirección y Conctactor | En el edificio 2, parque industrial de BaiDai, camino de ChangPing, ciudad de DaoJiao, Dongguan, Guangdong, P.R. China |
Contacto: fssales04@fsdzlcd.com M/Whatsapp//Wechat: 86-134 1284 8038 Skype+86 189 2546 1855 Teléfono: +86 769 22705392-815 Fax: +86 769 22705825 |
|
| 2 | Personal | Trabajos indirectos de Direct+ | +120 | |
| 3 | Estructura 1 | Oficina, fábrica, Warehouse | ² de los 4,100M | ² del total los 5,000M |
| 4 | Estructura 2 | Dormitorio | ² de los 913M | |
| 5 | Capacidad del producto | * dibujo de LCM: 2-7 días * muestra de LCM: 3-6 semanas * plazo de ejecución para el *Production total: 4 - 8 semanas * casquillo de LCM: 30K/D * casquillo del BL: 30K/D * casquillo del CTP: 3K/D |
||
| 6 | Cadena de producción | * líneas de montaje automáticas * líneas de montaje semiautomáticas * plantas de fabricación semiautomáticas del contraluz * planta de fabricación capacitiva de panel táctil * vinculación óptica de TFT&CTP |
||
