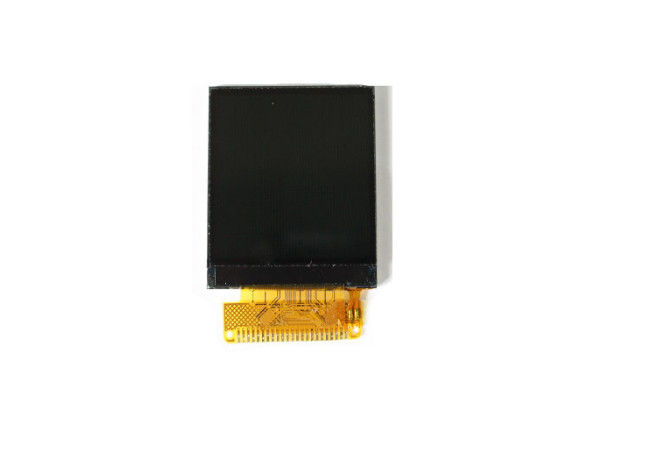

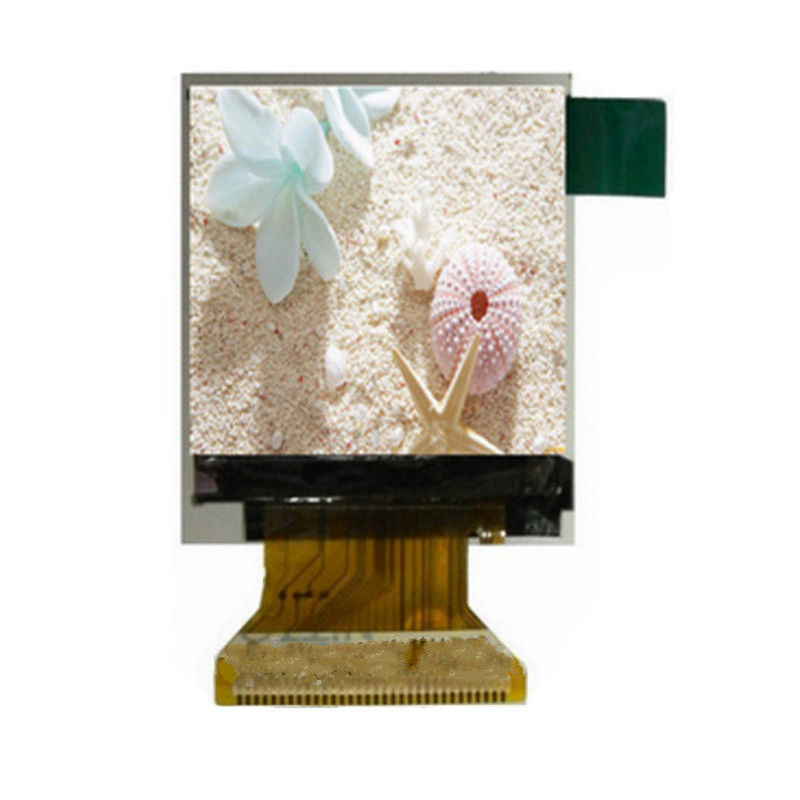

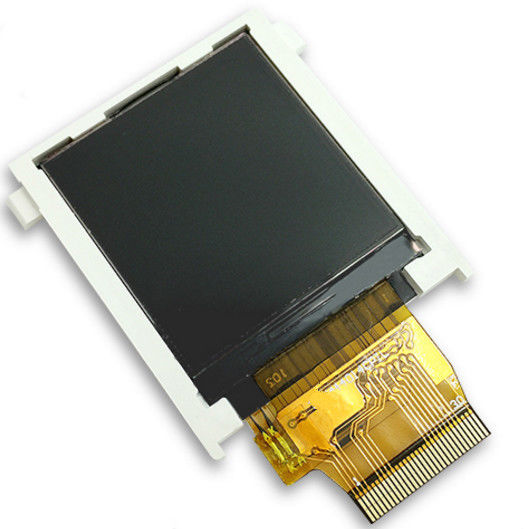

Pequeña exhibición de TFT LCD 1,44 pulgadas con el módulo del Lcd del interfaz de MCU para el Smart Home

Pequeña exhibición de TFT LCD 1,44 pulgadas con el módulo del Lcd del interfaz de MCU para el Smart Home

Datos del producto:

Lugar de origen: DONGGUAN, CHINA
Nombre de la marca: Fangsheng
Certificación: ISO9001:2015
Número de modelo: FS014QQC07TL

Pago y Envío Términos:

Cantidad de orden mínima: 50
Precio: Negotiation
Detalles de empaquetado: Bolso de burbuja + ampolla + caja + cartón de la espuma
Tiempo de entrega: 3 ~ 5 días laborables
Condiciones de pago: L/C, T/T, D/A, D/P, Western Union, PayPal
Capacidad de la fuente: 200K sistemas/mes
Mejor precio Contacto

Información detallada

resolución: 128 * 128 Tamaño: 1,22 pulgadas
Dirección de visión: SPI Modo de TFT: TFT, transmisivo
Tamaño del esquema: 33,84 * 45,12 milímetros * 1,65 T Brillo: 250 liendres
Alta luz:

pantalla táctil del tft

,

pantalla táctil del lcd del tft

,

Exhibición de TFT LCD con el interfaz de MCU

Descripción de producto

Espec.: JPY1410-14P SPEC-FS.pdf



Pequeña exhibición de TFT Lcd 1,44 pulgadas con el módulo del Lcd del interfaz de MCU para el Smart Home



A. Specifications:




Nombre de producto Pequeña exhibición de TFT Lcd 1,44 pulgadas con el módulo del Lcd del interfaz de MCU
Tamaño del esquema de la exhibición 30,05 * 33,82 milímetros * 2,3 T
Tratamiento superficial Resplandor
Número de color 262K
Ángulo de visión Las 12
Tipo de la tecnología Uno-Si TFT
Configuración del pixel R.G.B. Vertical Stripe
Tipo de interfaz
Pedazos de MCU 8
Regulador/conductor ST7735S



Nuestra ventaja:



1 . Precio directo de la fábrica.

2 . Buena calidad.
3. envío rápido en el plazo de 5 días.
4. Para la acción, ningún moq, autorización 1pc. recepción de la pequeña orden.
5. pago en línea.
6. ayuda reembolso de 7 días.
7. Después de servicios de ventas 24 horas/7 días



Nuestros certificados:



1. GB/T19001-2016 idt ISO9001: 2015
2. CE Y ROHS
3. SGS de la exhibición del LCD



B. Product Applications:



Pequeña exhibición de TFT LCD 1,44 pulgadas con el módulo del Lcd del interfaz de MCU para el Smart Home 0



C. Structure Diagram:



Pequeña exhibición de TFT LCD 1,44 pulgadas con el módulo del Lcd del interfaz de MCU para el Smart Home 1



Pin Assignment





Pequeña exhibición de TFT LCD 1,44 pulgadas con el módulo del Lcd del interfaz de MCU para el Smart Home 2



Manipulación de precauciones

Seguridad

El cristal líquido en el LCD es venenoso. No lo ponga en su boca. Si el cristal líquido toca su piel o ropa, lávela apagado inmediatamente usando el jabón y el agua.



Dirección

1.The LCD y panel táctil se hace del vidrio plano. No sujete el panel al choque mecánico o a la fuerza excesiva en su superficie.

2. No maneje el producto llevando a cabo la porción flexible del modelo para asegurar la confiabilidad

3. La transparencia es un factor importante para el panel táctil. Lleve por favor los sacos, los guantes y la máscara claros del finger para proteger al panel táctil contra huella dactilar o mancha y también para llevar a cabo la porción fuera del área de la visión al manejar el panel táctil.

4. Proporcione un espacio de modo que el panel no entre en el contacto con otros componentes. Para proteger el producto contra fuerza externa, ponga una lente de recubrimiento (tablero de acrílico o tablero similar) y guarde un hueco apropiado entre ellos.

5. Los electrodos transparentes pueden ser desconectados si el panel se utiliza bajo condiciones ambientales donde ocurre la condensación del rocío.

6. La propiedad de los dispositivos de semiconductor puede ser afectada cuando se exponen para encenderse, posiblemente dando por resultado los malfuncionamientos de IC. Para prevenir tales malfuncionamientos de IC, su diseño y disposición del montaje serán hechos de la manera que IC no está expuesto a la luz en uso real.



Electricidad estática

1. Extremidades molidas, herramientas y probadores del soldador cuando son en funcionamiento.

2. Molió su cuerpo al manejar los productos.

3. Poder encendido el módulo del LCD ANTES de aplicar el voltaje a los terminales de la entrada.

4. No aplique el voltaje que excede el grado máximo absoluto.

5. Almacene los productos en un bolso o un envase anti-electrostático.



Almacenamiento

1. Almacene los productos en un lugar oscuro en +25℃±10℃ con la tienda de la humedad baja (65%RH o menos) .DO NO los productos en una atmósfera que contiene solventes orgánicos o el gas corrosivo.



Limpieza

1. No limpie al panel táctil con el paño seco, como puede causar el rasguño.

2. Limpie apagado la mancha en el producto usando el paño suave humedecido con etanol. No permita que el etanol consiga entre la película superior y el vidrio inferior. Puede causar la peladura del problema o de la operación defectuosa. No utilice ningún solvente orgánico o detergente con excepción del etanol.
