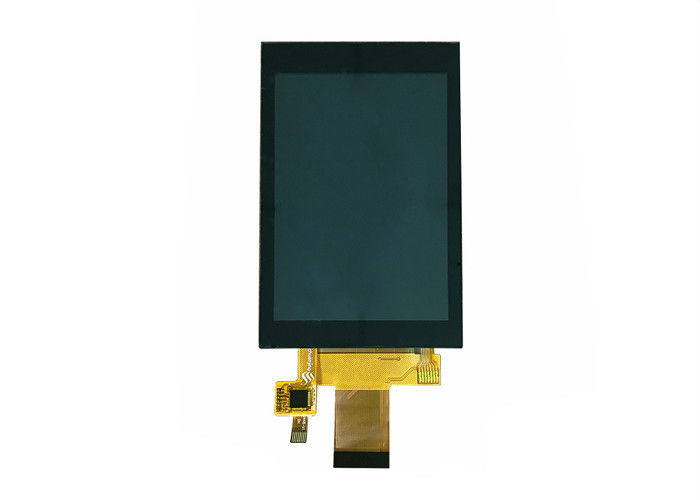

3,5 el fabricante SPI del Lcd del módulo de Incd TFT Lcd interconecta el módulo del Lcd con el IPS
Datos del producto:
| Lugar de origen: | Dongguan, China |
| Nombre de la marca: | Fangsheng |
| Certificación: | ISO9001:2015 |
| Número de modelo: | FT3563JPY-20P |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50 |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Bolso de burbuja + Blister + Caja de espuma + Cartón |
| Tiempo de entrega: | 3~5 días laborables |
| Condiciones de pago: | L/C, T/T, D/A, D/P, Western Union, Paypal |
| Capacidad de la fuente: | 200K sets / mes |
|
Información detallada |
|||
| Resolución: | 320 * 480 | TAMAÑO: | 3,5 pulgadas |
|---|---|---|---|
| Dirección de visión: | Todos | Modo de TFT: | TFT, transmisivo |
| Tamaño del esquema: | 54,5 (w) x 83,95 (h) x 2,15 (t) | Brillo: | 200Cd/M2 |
| Alta luz: | Exhibición del RGB SPI LCD,Exhibición de MCU SPI LCD,Módulo 320x480 de TFT LCD |
||
Descripción de producto

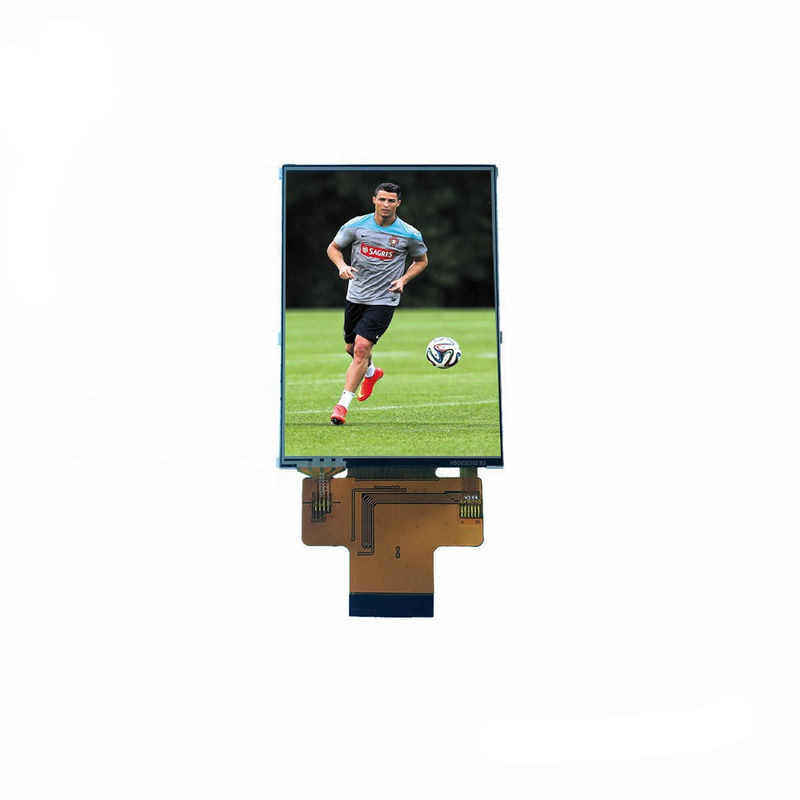

3,5 el fabricante del Lcd del módulo de Incd TFT Lcd 320 x 480 TFT LCD exhibe el módulo del Lcd del interfaz de SPI con todo el ángulo de visión
A. Specifications: Vínculo de la transferencia directa► a FT3563JPY-20p IPS-MIPI y SPI-FS.pdf
| Artículo | Dimensión nominal | Unidad |
|
|---|---|---|---|
| Dot Matrix | 320 x RGB x 480 | Puntos | |
| Tamaño del módulo (W×H×T) | 50,8 (w) x 45,82 (l) x 2,35 (t) | milímetro. | |
| Dot Pitch (W×H) | 0,153 x 0,153 | milímetro. | |
| Interfaz | MCU (8080-16bit) o 4W SPI | – | |
| Conducción del paquete de IC | COG+FPC | – | |
| Temperatura de funcionamiento | -20 ~70 | ºC | |
| Temperatura de almacenamiento | -30~80 | ºC | |
| Impulsión de IC | ILI9488 | – | |
| Modo del LCD | TN/Normal blanco | – | |
| Tipo del contraluz | 6DIES LED BLANCO | PCS |
Panel táctil de encargo y vinculación
| Opciones: | Capacitivo resistente (PCAP) |
| Estructura del CTP: | GF, GFF, G+G, P+G |
| Grueso de la lente de la cubierta: | 0,55, 0,7, 0,9, 1,1, 1,8, 2,8 (milímetros)… |
| Tratamiento superficial de la lente de la cubierta: | Anti-huella dactilar (AF), antideslumbrante (AG), antireflejos (AR) |
| Conductor IC: | Focal-tecnología, Goodix, ILitek, Atmel… |
| Laminación de LCD Module+CTP: | Junta, OCA, LUGARES GEOMÉTRICOS |
TFT LCDs es módulos de la pantalla de cristal líquido con tecnología del transistor de la fino-película. La tecnología de TFT ofrece el RGB completo que muestra una gama de colores y de tonalidades. Consiga los colores ricos, las imágenes detalladas, y los gráficos brillantes de un LCD con una pantalla de TFT.
Lista del producto:
Productos principales: incluyendo 1,44”, 1,5", 1,54”, 1,77”, 2,0", 2,4", 2,7", 2,8", 3,0", 3,5", 4,3", 5,0", 7,0", 8,0", 9,7", 10,1”, 13,3” módulos de TFT LCD, panel táctil resistente y productos capacitivos del panel táctil.
| No | Pulgada del tamaño | Dot Format | Tamaño del esquema (milímetros) | Ponga en contraste (Cr) | Contraluz | Brillo | Interfaz | Panel táctil |
| 1 | 1,44 | 128xRGBx128 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | - |
| 2 | 1,77 | 128xRGBx160 | 34.70x46.7x2.5 | 500 | 2LED | 320 | paralelo 8bits | - |
| 3 | 2,0 | 176xRGBx220 | 37.68X51.30X2.23 | 500 | 3LED | 180 | paralelo 8bits | - |
| 4 | 2,3 | 320xRGBx240 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | - |
| 5 | 2,36 | 480X234 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RGB | - |
| 6 | 2,4 | 240xRGBx320 | 42.72x60.26x2.46 | 250 | 4LED | 200 | paralelo 8bits80 | - |
| 7 | 2,7 | 240xRGBx320 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RGB | RTP |
| 8 | 2,83 | 240xRGBx320 | 50X69.2X2.4 | 500 | 4LED | 250 | paralelo 8/16bits | RTP |
| 9 | 3,5 | 320xRGBX480 | 54.66X82.9X2.1 | 500 | 4LED | 380 | 18bits RGB+SPI | RTP/CTP |
| 10 | 4,3 | 480xRGBX272 | 105.5X67.2X4.2 | 500 | 6LED | 450 | 24bits RGB | RTP/CTP |
| 11 | 5 | 800xRGBX480/1024x600 | 120.7x75.8x4.3 | 400 | 2x5LED | 480 | 24bits RGB | RTP/CTP |
| 12 | 5,7 | 640xRGBX480 | 127.0X98.4X7.0 | 250 | 2x6LED | 700 | 18bits RGB | RTP/CTP |
| 13 | 6,2 | 800xRGBX480 | 155.2X88.2X6.5 | 600 | 3x7LED | 250 | 24bits RGB | RTP/CTP |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24bits RGB | RTP/CTP |
| 15 | 8 | 800xRGBX480 1024xRGBx600 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24bits RGB | RTP/CTP |
| 16 | 10,1 | 800xRGBX480 1024xRGBx600 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | RTP/CTP |
Con una amplia gama de módulos estándar y modificados para requisitos particulares del LCD y de TFT, CONTRALUZ. Ofrecemos a los clientes las soluciones y las tecnologías más adecuadas para los usos.
Capacidad del R&D para satisfacer requisitos modificados para requisitos particulares.
Para información más detallada sobre nuestro módulo de TFT LCD, no dude en entrarnos en contacto con por favor:
