Tipo de encargo exhibición del VA del módulo de la exhibición de segmento del LCD 7 del monocromo del Lcd del alto contraste con la retroiluminación LED blanca

Tipo de encargo exhibición del VA del módulo de la exhibición de segmento del LCD 7 del monocromo del Lcd del alto contraste con la retroiluminación LED blanca

Datos del producto:

Lugar de origen: DONGGUAN, CHINA
Nombre de la marca: Fangsheng
Certificación: ISO9001:2015
Número de modelo: FTP1013TP01

Pago y Envío Términos:

Cantidad de orden mínima: 500
Precio: Negotiation
Detalles de empaquetado: Bolso de burbuja + ampolla + caja + cartón de la espuma
Tiempo de entrega: 3 a 5 días laborables
Condiciones de pago: T/T, Western Union, paypal
Capacidad de la fuente: 200K sistemas/mes
Mejor precio Contacto

Información detallada

Tipo del LCD: Exhibición del VA Lcd Voltaje: 4,5 V
LED: Blanco Modo de visualización: Transmisivo, Transflective
Alta luz:

módulo del va lcd

,

alineación vertical lcd

Descripción de producto

Tipo de encargo exhibición del VA del módulo de la exhibición de segmento del LCD 7 del monocromo del Lcd del alto contraste con la retroiluminación LED blanca





Tipo posterior del polarizador:
Hay tres tipos de polarizador: polarizador de la transmisión; polarizador transflective y polarizador reflexivo.
A. Si ninguna retroiluminación LED, elige por favor el polarizador reflexivo.
B. Si la retroiluminación LED es necesaria, después usted puede elegir la transmisión o el polarizador transflective.
C. el polarizador de Transflective es mejor y costoso que el polarizador de la transmisión. Pero el LCD transflective tendrá un resultado ligero uniforme comparado con el polarizador de la transmisión. Por otra parte, cuando la retroiluminación LED está apagada, el transflecitve LCD también tendrá un buen resultado de la exhibición.
D. Para el polarizador de la transmisión, cuando es LCD negativo o la retroiluminación LED esté siempre prendido, después él es un mejor polarizador de la transmisión del uso.

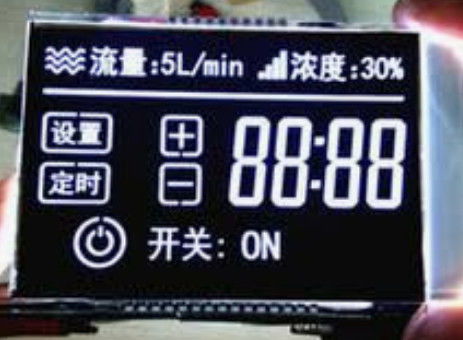

Tipo de encargo exhibición del VA del módulo de la exhibición de segmento del LCD 7 del monocromo del Lcd del alto contraste con la retroiluminación LED blanca 0

Información básica:

ARTÍCULO
CONTENIDO
DESCRIPCIÓN
1
Tamaño del esquema de la exhibición
52 (h) * 45 (w) * 1,1 milímetros (t)
2
Tamaño de la visión
49 (h) * 40 (w) milímetros
3
Voltaje
4.5V
4
Temperatura de la operación
-20~70℃

5

Conduzca el parámetro

1/4 prejuicio del deber 1/3

6
Contraluz
3pcs llevado
7
Color
Blanco
8
Interfaz
Pin

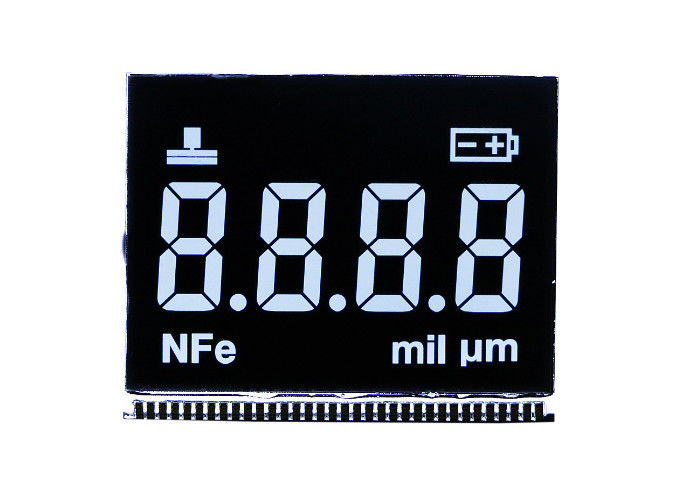

Tipo de encargo exhibición del VA del módulo de la exhibición de segmento del LCD 7 del monocromo del Lcd del alto contraste con la retroiluminación LED blanca 1

Modo de conexión de LCD.
¿Cómo conectar el LCD en su PWB? Hay el tipo cuatro de conectores para su opción.

1. conector pin del metal. Es manera muy común de la conexión. Los pernos deben insertar en los agujeros del PWB y soldarlo. Es muy fuerte y firme. El LCD, la retroiluminación LED o el PWB se pueden conectar juntos como módulo del LCD.

2. tira de la cebra. Cuando es conector de la tira de la cebra, después la tira de la cebra debe estar entre el LCD y PCB.You debe condensar el LCD y el PWB uniformemente, de modo que el viaje de la cebra pueda entrar en contacto con y PWB de la continuación con el LCD.

Para la conexión, si usted debe asegurarse de que el LCD y el PWB se puedan condensar bien, o bien el LCD no puede ser exhibido o apenas exhibir una partición.
Pero la tira de la cebra es barata.

3. Papel del sellado caliente. El papel del sellado caliente es un flexible conecta manera. El papel del sellado caliente puede ser el presionar heated en el LCD y el PWB directamente. Pero dirija el sello es fácil ser oxidado después de algunos años.

(Circuito impreso flexible) conexión 4.FPC. El conector de FPC es también un flexible conecta manera. La calidad de FPC es muy buena comparada con el papel del sellado caliente. Es una buena manera de la conexión, pero la carga del precio y de los útiles es más alta.



Estándar de la inspección

Superficie

Inspección



18

(subordinación)



Exhibición positiva del Lcd del requisito:

Defectuoso puntiforme (Lcd con sucio

puntos, parche con los puntos sucios, vidrio

daño superficial, daño del polarizador

(después del parche es visual)

Φ= (L +W)/2

L=Length

W=Width

Inspección

Estándar

moldedel ≤10

molde 11~30

molde 31~80

>molde 80

φ≤0.1mm

Ignorado

Ignorado

Ignorado

Ignorado

0.1m m<>

3 3 2 2

0.2m m<>

1 1 0 0

0.25m m<>

0 0 0 0

0.3m m<>

0 0 0 0

0.10m m<>

3 3 2 2

Nota:

1. 0.15mm5m m<>, la situación antedicha de los defectos pueden ser ignorados cuando está fuera de área de V/A.

Hay situación especial conforme a la petición del cliente o muestra firmada

Exhibición negativa del Lcd del requisito:

Defectuoso puntiforme (Lcd con sucio

puntos, parche con los puntos sucios, vidrio

daño superficial, daño del polarizador

(después del parche es visual)

Φ= (L +W)/2

L=Length

W=Width



Inspección

Estándar

moldedel ≤10 molde 11~30 molde 31~80 >molde 80

φ≤0.1mm

6 5 4

3

0.1m m<>

3 3 2 1

0.2m m<>

0 0 0 0

0.25m m<>

0 0 0 0

0.10m m<>

6 5 4 3

Nota:

1. 0.1mm5m m<>, la situación antedicha de los defectos pueden ser ignorados cuando está fuera de área de V/A.

2. Hay situación especial conforme a la petición del cliente o muestra firmada
