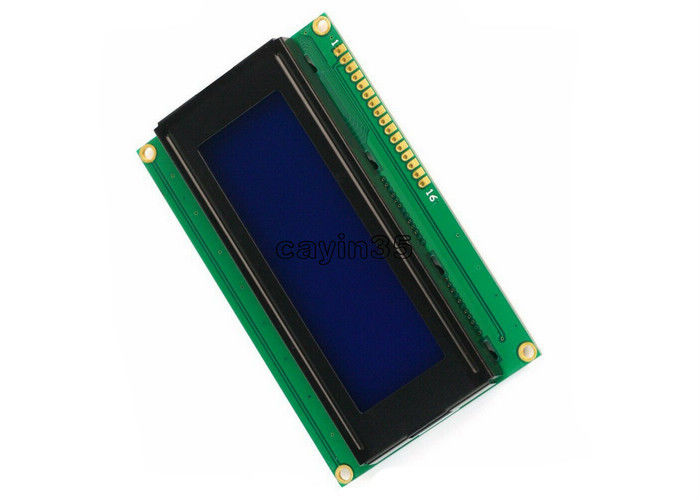

2004 204 azules Blacklight del regulador de IC del módulo de la exhibición del LCD de la matriz de punto de 20 x 4 caracteres
Datos del producto:
Lugar de origen: | DONGGUAN, CHINA |
Nombre de la marca: | Fangsheng |
Certificación: | ISO9001:2015 |

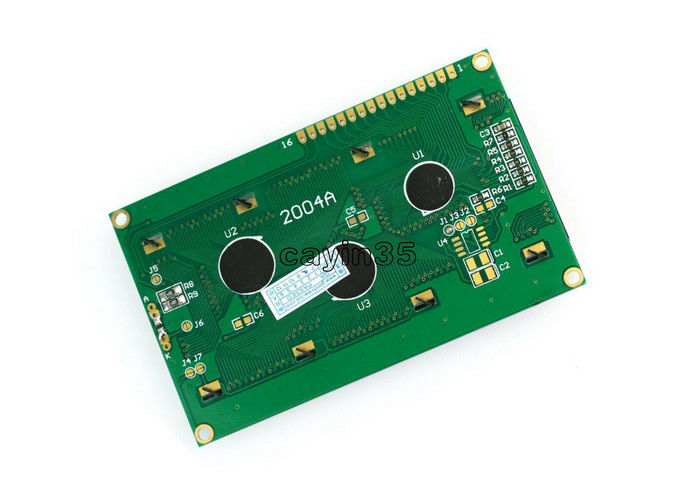

Número de modelo: | 2004A COB |
Pago y Envío Términos:
Cantidad de orden mínima: | 500 |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | Bolso de burbuja + ampolla + caja + cartón de la espuma |
Tiempo de entrega: | 3 a 5 días laborables |
Condiciones de pago: | T/T, Western Union, paypal |
Capacidad de la fuente: | 200K sistemas/mes |
Información detallada |
|||
Matriz de puntos: | 20 * 4 puntos | tensión: | 5.0V |
---|---|---|---|
Tipo del LCD: | STN lcd | Modo de visualización: | transmisivo |
Alta luz: | exhibición de matriz de punto del lcd,módulo de la exhibición del LCD color |
Descripción de producto

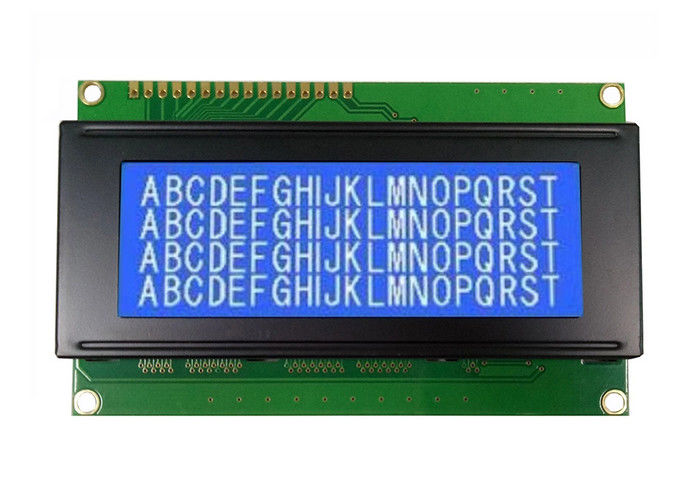

azul Blacklight del regulador de IC del módulo de la exhibición del LCD del carácter 2004 204 20x4
A. información básica:
2. El módulo se puede interconectar fácilmente con un MCU.
3. Tamaño de representación: 20 caracteres x 4 líneas.
4. Es fantástico para Arduino basó proyecto.
5. Voltaje de fuente: 5V.
6. Módulo serial completamente montado y probado del LCD 20x4.
7. Texto blanco, retroiluminación azul.
8. Interfaz análogo.
9. Tamaño: 98 x 60 x 12m m.
ARTÍCULO
|
CONTENIDO
|
DESCRIPCIÓN
|
1
|
Tamaño del esquema de la exhibición
|
98 (h) * 55 (w) * 3,55 milímetros (t)
|
2
|
Tamaño de la visión |
70,4 (h) * (w) 20,8 milímetro
|
3
|
Voltaje
|
3,3 V, 5.0V
|
4
|
Temperatura de la operación
|
-20~70℃
|
5
|
Conduzca el parámetro
|
Deber 1/16, 1 diagonal/5 |
6
|
Contraluz
|
Blanco llevado
|
7
|
Color
|
Azul o de color verde amarillo |
8
|
Conduzca IC
|
ST7920
|
B. especificación de la exhibición:
C. diagrama de la estructura:
Pin NO.
|
Símbolo
|
Función
|
Observación | |
1 |
Vss
|
Fuente de alimentación
|
0V
|
|
2 |
Vdd
|
+5V | ||
3 |
Vo
|
Para el LCD
|
Variable
|
|
4 |
RS
|
Registro selecto (H: Datos L: Instrucción
|
||
5 |
R/W
|
L: MPU a LCM H: LCM al MPU
|
||
6 |
E
|
Permita
|
||
7 |
DB0
|
Bit de datos 0
|
||
8 |
DB1
|
Bit de datos 1
|
||
9 |
DB2
|
Bit de datos 2
|
||
10 |
DB3
|
Bit de datos 3
|
||
11 |
DB4
|
Bit de datos 4
|
||
12 |
DB5
|
Bit de datos 5
|
||
13 |
DB6
|
Bit de datos 6
|
||
14 |
DB7
|
Bit de datos 7
|
||
15 |
A
|
Ánodo de la unidad del LED
|
||
16 | K |
Cátodo de la unidad del LED
|
